Jak dobrać pompę obiegową do CO — tabele i wzory

System centralnego ogrzewania to złożona instalacja, w której prawidłowe funkcjonowanie każdego elementu jest kluczowe dla komfortu cieplnego w domu. Jednym z najważniejszych, a często niedocenianych komponentów jest pompa obiegowa. Jej zadaniem jest zapewnienie odpowiedniego przepływu wody grzewczej w instalacji, co przekłada się na efektywność ogrzewania i oszczędność energii. Zastanawiasz się, jak dobrać pompę obiegową do swojego systemu? Ten artykuł przeprowadzi Cię przez kluczowe kroki, wyjaśniając najważniejsze parametry i prezentując niezbędne narzędzia do dokonania właściwego wyboru.

Dlaczego odpowiednia pompa obiegowa jest tak ważna?

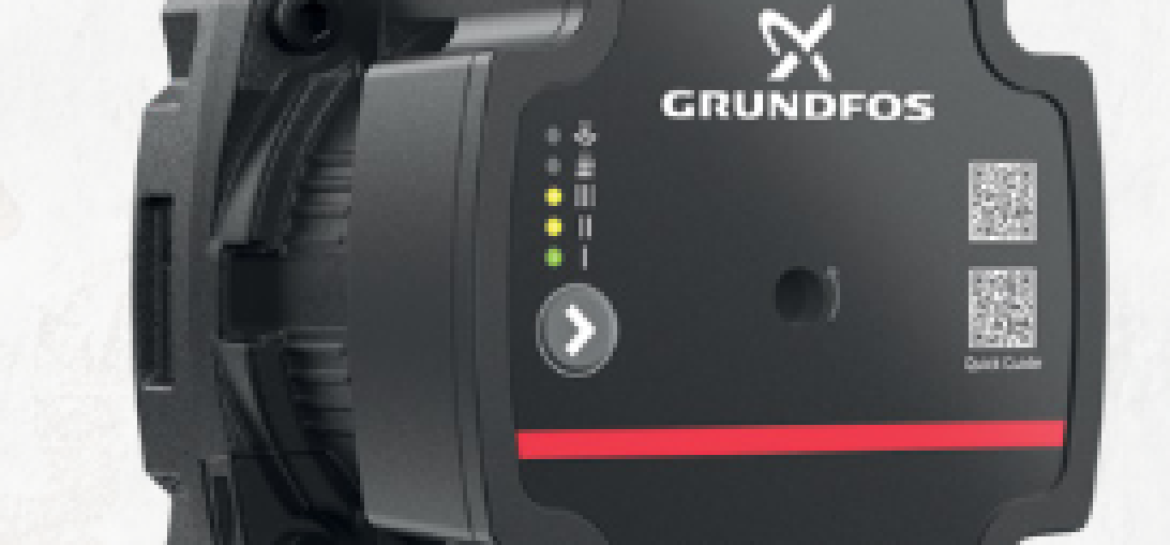

Pompa obiegowa to serce instalacji CO. W przeciwieństwie do systemów grawitacyjnych, gdzie obieg wody oparty jest na różnicy gęstości między wodą gorącą a zimną, pompy wymuszają krążenie czynnika grzewczego. Dzięki temu:

Ciepło jest szybciej transportowane z kotła do grzejników.
Możliwe jest stosowanie mniejszych średnic rur, co obniża koszty materiałów i instalacji.
System działa stabilniej i bardziej przewidywalnie.
Można efektywniej regulować temperaturę w poszczególnych pomieszczeniach.

Niewłaściwie dobrana pompa może prowadzić do wielu problemów: zbyt słaba pompa spowoduje niedogrzanie pomieszczeń, szczególnie tych oddalonych od kotła. Z kolei zbyt mocna pompa będzie nieefektywnie zużywać energię elektryczną, generować nadmierny hałas w instalacji (tzw. szumienie na grzejnikach) i może nawet uszkodzić niektóre elementy systemu. Dlatego kluczowe jest, aby wiedzieć, jak dobrać pompę obiegową.

Kluczowe parametry pompy obiegowej

Przy wyborze pompy obiegowej należy zwrócić uwagę na dwa podstawowe parametry:

1. Wydajność (przepływ)

Wydajność pompy określa, ile wody jest w stanie przetransportować w określonym czasie. Mierzy się ją zazwyczaj w metrach sześciennych na godzinę (m³/h) lub litrach na godzinę (l/h). Wartość ta zależy od:

Ciągu grzewczego: całkowitej mocy cieplnej potrzebnej do ogrzania budynku. Dobierając moc kotła, warto wziąć pod uwagę jak dobrać moc kotła gazowego do powierzchni domu, co bezpośrednio wpływa na zapotrzebowanie na przepływ.
Różnicy temperatur między zasilaniem a powrotem (ΔT): im większa różnica, tym mniejszy przepływ jest potrzebny do przeniesienia tej samej ilości ciepła.

2. Wysokość podnoszenia (ciśnienie)

Wysokość podnoszenia, mierzona w metrach słupa wody (m sł. H₂O) lub metrach (m), określa maksymalne ciśnienie, jakie pompa jest w stanie wytworzyć, pokonując opory przepływu w instalacji. Obejmuje to tarcie na ściankach rur, opory w grzejnikach, zaworach, a także lokalne opory na kolankach i trójnikach. Im dłuższa i bardziej złożona instalacja, tym większe opory i tym wyższa musi być wysokość podnoszenia pompy.

Obliczanie zapotrzebowania na przepływ

Aby prawidłowo oszacować potrzebną wydajność pompy, należy najpierw określić moc cieplną systemu grzewczego. Jest ona w dużej mierze determinowana przez moc kotła, który planujemy zainstalować. Jeśli zastanawiasz się nad wyborem kotła, warto rozważyć jaki kocioł gazowy do domu 200m2 lub przeanalizować, ile m3 gazu zużywa kocioł kondensacyjny.

Podstawowy wzór na obliczenie wymaganego przepływu (Q) wygląda następująco:

Q = P / (c ρ ΔT)

Gdzie:

Q – wymagany przepływ [kW/h lub W]
P – moc cieplna instalacji [W] (zwykle jest to moc nominalna kotła)
c – ciepło właściwe wody (przyjmuje się ok. 4,18 kJ/kg·K)
ρ – gęstość wody (przyjmuje się ok. 1 kg/l lub 1000 kg/m³)
ΔT – różnica temperatur między wodą zasilającą a powracającą [K lub °C]

Najczęściej spotykane wartości ΔT w instalacjach CO to 10°C, 15°C lub 20°C. Dla uproszczenia, w praktyce często stosuje się bardziej przyjazne dla użytkownika wzory:

Dla ΔT = 10°C: Q [l/h] = 360 P [kW]
Dla ΔT = 15°C: Q [l/h] = 240 P [kW]
Dla ΔT = 20°C: Q [l/h] = 180 P [kW]

Przykład: Dla kotła o mocy 15 kW i założeniu ΔT = 15°C, potrzebny przepływ wyniesie: Q = 240 15 = 3600 l/h, czyli 3,6 m³/h.

Obliczanie wymaganej wysokości podnoszenia

Obliczenie wysokości podnoszenia jest bardziej złożone i wymaga uwzględnienia wszystkich oporów w instalacji. Czynnikami wpływającymi na opory są:

Długość i średnica rur: im dłuższe i węższe rury, tym większe tarcie.
Rodzaj grzejników: każdy typ grzejnika (płytowy, żeberkowy, konwektorowy) ma inny profil oporu. Warto znać ile wody jest w grzejniku stalowym, co daje pewne pojęcie o jego wielkości i potencjalnym oporze.
Zawory, filtry, kształtki: każdy z tych elementów stawia dodatkowy opór.

Dokładne obliczenie wymaga szczegółowej analizy hydraulicznej całej instalacji i często jest zadaniem dla fachowca. Jednak można przyjąć pewne wartości orientacyjne:

Małe instalacje w domach jednorodzinnych (do 100 m²): 2-3 metry słupa wody.
Średnie instalacje (100-200 m²): 3-5 metrów słupa wody.
Duże instalacje (powyżej 200 m²): 5-7 metrów słupa wody lub więcej.

Należy pamiętać, żeby zawsze wybierać pompę z pewnym zapasem mocy, aby zapewnić jej pracę w optymalnym punkcie i uniknąć pracy “na krańcu możliwości”.

Nowoczesne pompy obiegowe — cechy i zalety

Współczesne pompy obiegowe to urządzenia dalekie od prostych mechanizmów sprzed lat. Najpopularniejsze modele to pompy o wysokiej sprawności energetycznej (klasa A lub lepsza), które oferują szereg zaawansowanych funkcji, znacząco podnoszących komfort i obniżających koszty eksploatacji:

Regulacja elektroniczna: Pozwala dostosować pracę pompy do aktualnego zapotrzebowania, zamiast pracować na stałych obrotach.
Tryby pracy:
- Stałe ciśnienie: Pompa utrzymuje stałe ciśnienie w instalacji, dostosowując przepływ.
- Proporcjonalne ciśnienie: Ciśnienie regulowane jest proporcjonalnie do aktualnego zapotrzebowania, co ogranicza zużycie energii (idealne w połączeniu z termostatami na grzejnikach).
- Stała prędkość: Odpowiednik starych pomp z kilkoma biegami.
- Tryb nocny: Obniża obroty (i temperaturę), gdy zapotrzebowanie na ciepło jest minimalne (np. w nocy).
Wyświetlacz: Umożliwia odczyt parametrów pracy (m.in. aktualny pobór mocy, wydajność, ciśnienie) oraz ułatwia konfigurację.
Automatyczne odpowietrzanie, diagnostyka błędów, funkcja antyzastoinowa (uruchamianie pompy raz na dobę na kilka sekund, aby zapobiec jej zatarciu w okresach bez pracy).

Niektóre nowoczesne kotły, zwłaszcza te gazowe, mogą mieć już wbudowaną pompę obiegową. Warto wówczas sprawdzić ich parametry i porównać z wymaganiami instalacji, a także zastanowić się, czy nie warto zainwestować w dodatkowy zasobnik ciepłej wody użytkowej, jeśli planujemy ogrzewanie wody w domu. Dobrze dobrany zasobnik CWU dla 4 osób zapewni komfort cieplnej wody latem, niezależnie od pracy ogrzewania.

Tabela — przybliżone zapotrzebowanie na przepływ dla domów o różnej powierzchni

Poniższa tabela zawiera przybliżone wartości przepływu potrzebnego dla pomp obiegowych, przy założeniu standardowej wysokości instalacji i typowych różnic temperatur (ΔT ok. 15°C). Jest to pomocne narzędzie do szybkiej orientacji.

Powierzchnia domu (m²)	Przybliżona moc kotła (kW)	Przybliżony przepływ (m³/h)	Przybliżony przepływ (l/h)
do 50	3-5	0.7 – 1.2	700 – 1200
50 – 100	5-10	1.2 – 2.4	1200 – 2400
100 – 150	10-15	2.4 – 3.6	2400 – 3600
150 – 200	15-20	3.6 – 4.8	3600 – 4800
200 – 250	20-25	4.8 – 6.0	4800 – 6000
250 – 300	25-30	6.0 – 7.2	6000 – 7200

Uwaga: Tabela ma charakter poglądowy. Dokładne wartości mogą się różnić w zależności od izolacji budynku, typu grzejników, liczby kondygnacji i innych czynników.

Jak dobrać konkretny model pompy?

Kiedy już znasz wymagany przepływ i przybliżoną wysokość podnoszenia, możesz przejść do wyboru konkretnego modelu pompy. Producenci pomp (np. Grundfos, Wilo, DAB) udostępniają szczegółowe karty katalogowe swoich produktów, które zawierają wykresy charakterystyki pomp.

Na wykresie tym zaznaczone są krzywe przedstawiające zależność między wydajnością a wysokością podnoszenia dla różnych trybów pracy pompy. Twoim zadaniem jest znalezienie pompy, której krzywa pracy dla wybranego trybu pokrywa się z punktem obliczeniowym Twojej instalacji (skrzyżowanie linii wymaganej wydajności z linią wymaganej wysokości podnoszenia).

Wybierając pompę, zwróć uwagę na:

Klasę energetyczną: Im wyższa, tym lepiej.
Średnicę przyłączy: Musi pasować do instalacji.
Funkcje dodatkowe: Automatyka pogodowa, tryb antyzastoinowy, sterowanie z zewnątrz itp.
Gwarancję i dostępność serwisu.

Jeśli Twoja instalacja jest skomplikowana lub masz wątpliwości co do prawidłowości obliczeń, zawsze warto skonsultować się z doświadczonym instalatorem lub serwisantem systemów grzewczych. Profesjonalna pomoc gwarantuje, że instalacja będzie działać optymalnie przez wiele lat.

Podsumowanie

Prawidłowy dobór pompy obiegowej to inwestycja w komfort cieplny i oszczędność energii. Kluczowe jest poznanie podstawowych parametrów, takich jak wydajność i wysokość podnoszenia, a następnie wykonanie niezbędnych obliczeń lub skorzystanie z pomocy tabel i wykresów charakterystyki pomp. Pamiętaj, że przy wyborze pompy warto postawić na modele nowoczesne, energooszczędne i wyposażone w funkcje automatycznej regulacji. Zrozumienie, jak dobrać pompę obiegową, pozwoli Ci cieszyć się ciepłym i przytulnym domem przez cały rok.
