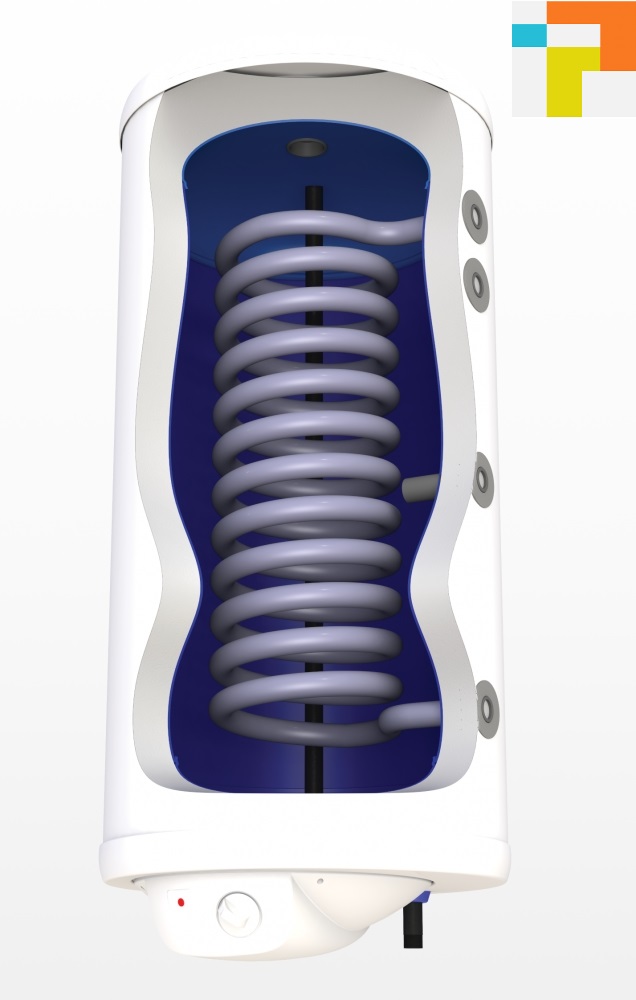

Ogrzewacze VENUS PLUS są to urządzenia ciśnieniowe przystosowane do pracy w pozycji pionowej króćcami dopływu i odpływu wody użytkowej do dołu, przy maksymalnym ciśnieniu wody użytkowej w zbiorniku 0,6 MPa (6 barów). Woda użytkowa ogrzewana jest grzałką nurkową 1,5 kW zasilaną prądem jednofazowym ~230 V i wężownicą spiralną, umożliwiającą podłączenie ogrzewacza np. do niskotemperaturowego kotła wodnego dowolnego typu.

Specyfikacja techniczna

Pojemność użytkowa: 120 litrów
Moc grzałki elektrycznej: 1,5 kW
Zasilanie: 230 V / 50 Hz
Typ montażu: pionowy (ścienny)
Materiał zbiornika: stal emaliowana
Zabezpieczenie antykorozyjne: anoda magnezowa
Izolacja termiczna: pianka poliuretanowa
Maksymalne ciśnienie robocze: 0,6 MPa (6 barów)
Króćce przyłączeniowe: z prawej strony
Klasa efektywności energetycznej: C

Cechy i zalety

Podwójne źródło ciepła: możliwość podgrzewania wody za pomocą grzałki elektrycznej oraz wężownicy spiralnej podłączonej do zewnętrznego źródła ciepła, np. kotła c.o.
Trwałość i higiena: zbiornik wykonany ze stali pokrytej emalią ceramiczną oraz anoda magnezowa zapewniają odporność na korozję i wysoką jakość podgrzewanej wody.
Efektywna izolacja: pianka poliuretanowa minimalizuje straty ciepła, co przekłada się na niższe zużycie energii.
Łatwość montażu: pionowy montaż ścienny z króćcami po prawej stronie ułatwia instalację w różnych konfiguracjach.

Parametry techniczne ogrzewacz
Typ ogrzewacza		J.m.	WJ/W 80	WJ/W 100	WJ/W 120	WJ/W 140
Pojemność magazynowa		dm³	68	86	112	132
Powierzchnia wymiany ciepła		m²	0,6	0,6	0,9	0,9
Pojemność wężownicy		dm³	2,8	2,8	5,7	5,7
Wydajność c.w.u.*	80/10/45°C 70/10/45°C 60/10/45°C	dm³/h	440 370 260	440 370 260	550 490 330	550 490 330
Moc grzewcza wężownicy*	80/10/45°C 70/10/45°C 60/10/45°C	kW	18 15 10	18 15 10	25 20 14	25 20 14
Przepływ wody grzewczej w wężownicy		m³/h	1,5	1,5	1,5	1,5
Strata ciśnienia		mbar	40	40	40	40
Czas nagrzewania dla Δt=50°C dla grzałki 1500 W		h	3,1	3,9	4,5	5,1
Klasa efektywności energetycznej			C	C	C	C
Dzienne zużycie energii elektrycznej**		kWh	7,60	7,64	7,67	7,71
Profil obciążeń**			M	M	M	L
Poziom mocy akustycznej**		dB	15	15	15	15
Ilość wody mieszanej o temp. 40°C**		dm³	110	142	185	220
Efektywność energetyczna**		%	37	36	36	37
Parametry pracy zbiornika		Pmax = 0,6 MPa; Tmax = 80°C
Parametry czynnika grzewczego		Pmax = 0,6 MPa; Tmax = 100°C

*80°C, 70°C, 60°C – temperatura wody grzewczej na wejściu do wężownicy,

10°C – temperatura wody użytkowej na zasilaniu, 45°C – temp. ciepłej w.u.

Wymiary gabarytowe i przyłączenie ogrzewaczy
Typ	J.m.	WJ/W 80	WJ/W 100	WJ/W 120	WJ/W 140
D	mm	430	430	455	455
H	mm	960	1150	1190	1360
R	mm	125	125	125	125
E	mm	450	450	475	475
G	mm	135	135	170	170
F	mm	625	815	710	870
I	mm	100	100	135	135
Króciec c.w.u.		½”	½”	½”	½”
Króciec wężownicy		½”	½”	1″	1″
Króciec czujnika temp.		½”	½”	½”	½”
Króciec cyrkulacji		½”	½”	¾”	¾”
Wymiary anody magnezowej	nr:	761-25-225	761-25-300	761-30-200	761-30-270
Masa ogrzewacza bez wody	kg	52	67	70	73
